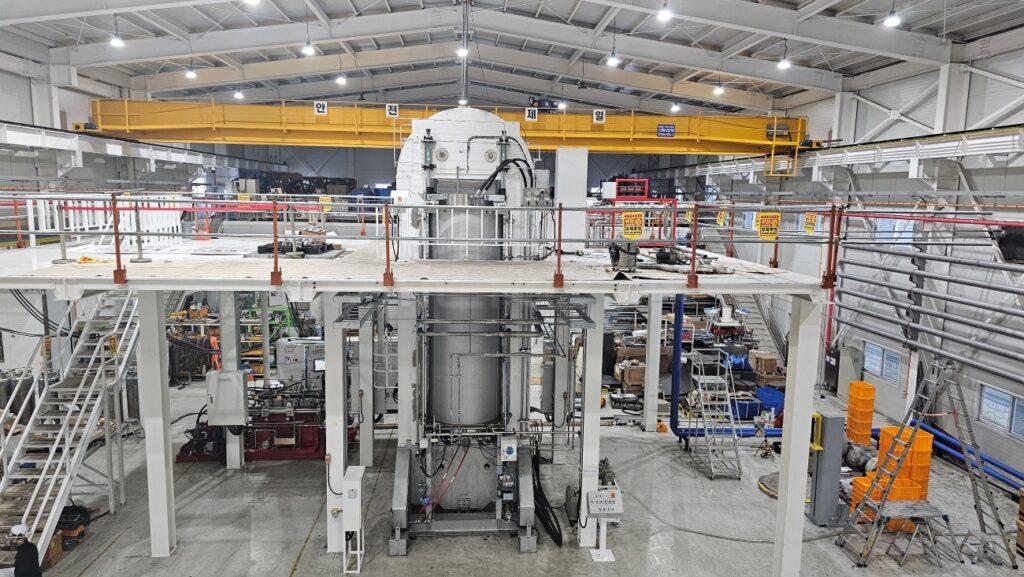

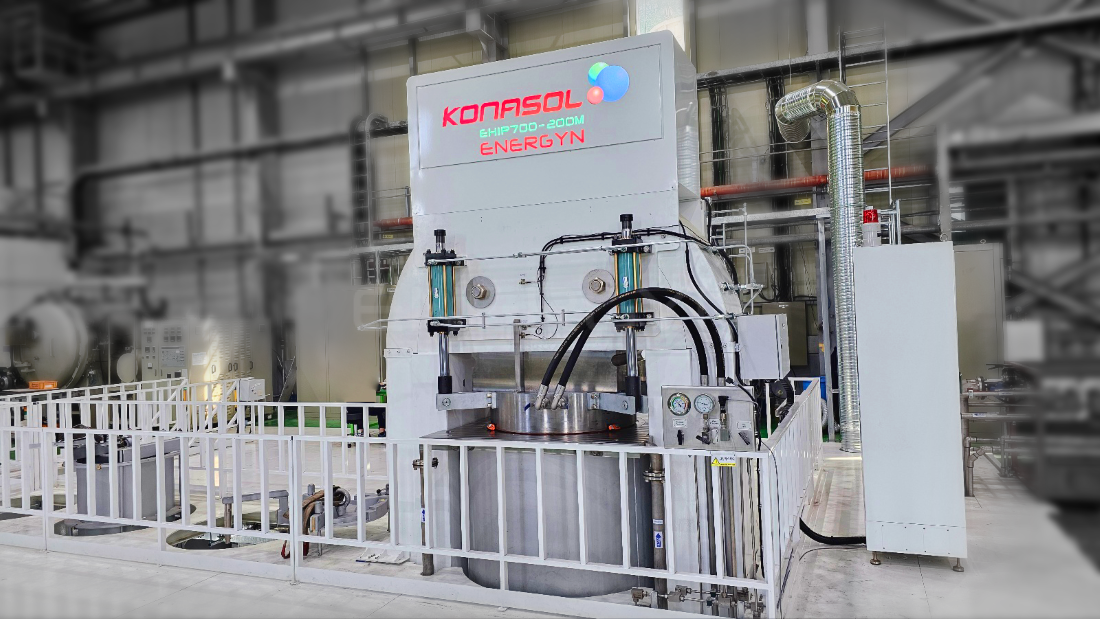

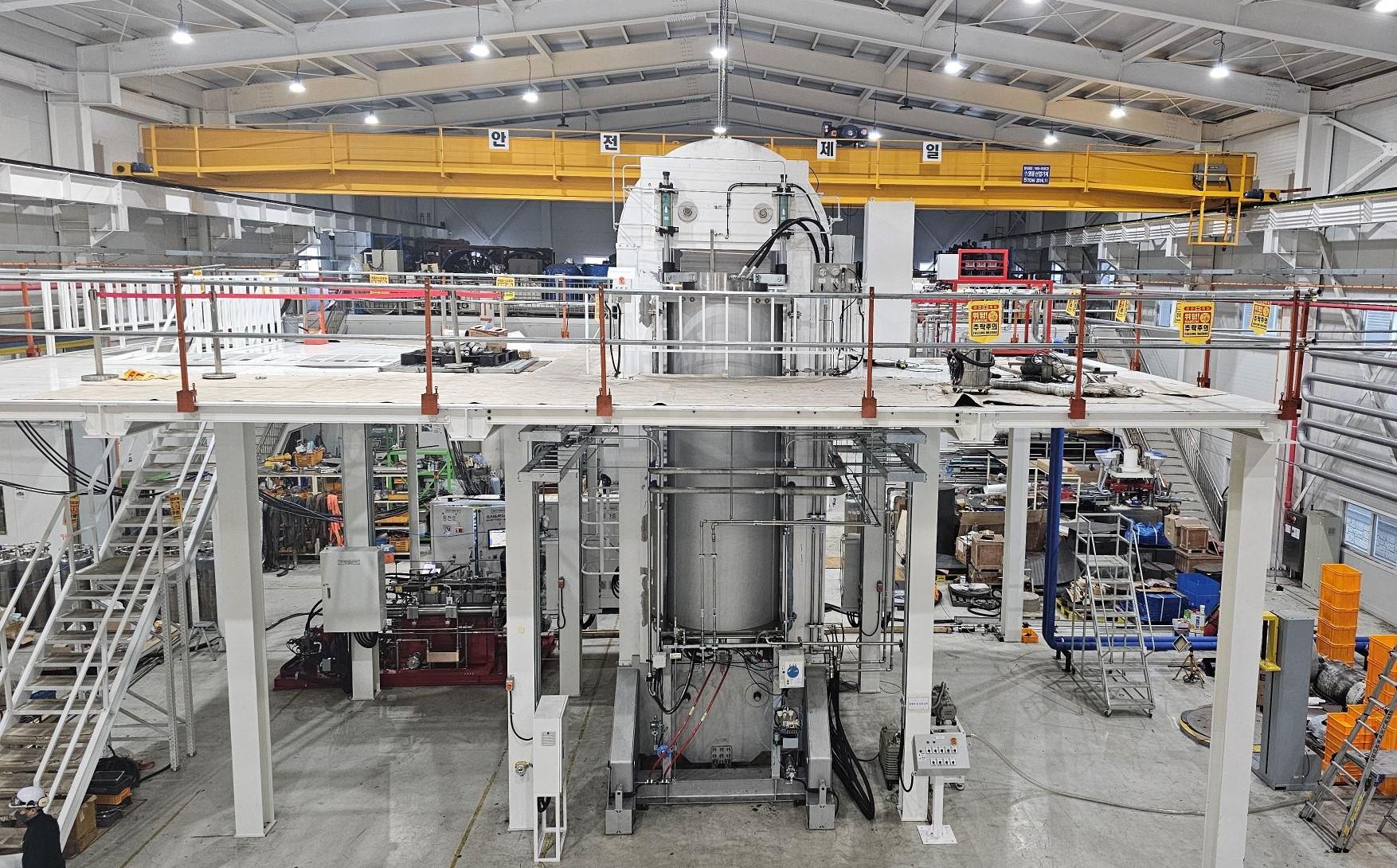

ENERGYN HIP (Hot Isostatic Press)
열간 정수압 프레스
에너진의 HIP 장비는 Wire Winding 장비 기술을 적용해 장비의 안전성과 내구성을 높였고 WORK ZONE의 한계치수를 극복해 초대형화 되는 시장 수요에 적합하도록 제작되고 가스 가압시스템에 적용하는 Gasket과 자체 개발한 control system을 통해 고객의 Needs에 최적화한 제품으로 공급됩니다.
에너진 HIP 특징
열간 정수압 프레스(HOT ISOSTATIC PRESS)는 주로 불활성 가스를 가압매체로 사용합니다. 이는 유체가 기화되는 온도를 넘어서 최고사용온도 2000℃까지 작업물을 Heating시켜야 하기 때문입니다. Cold/Warm Isostatic Press보다 낮은 압력이지만 heating 온도가 높기 때문에 작업물에 잔존하던 Pore를 Elimination시키고 작업물의 compressible 이론 밀도에 가장 근접하게 처리하는 효과를 나타내기 때문에 궁극의 극한공정 처리 장비로 불리웁니다. 주물 공정에서 주로 발생하는 가스 다공성, 균열의 defect를 제거하고 hot tearing susceptibility를 감소 시키며 fatigue behavior를 개선하여 작업물에 연장된 크리프 수명, 더 큰 피로 저항 및 향상된 toughness 특성을 HIP 공정을 통해 성취합니다. 또한 HIP 공정은 고전적인 Metallurgy분야 뿐만 아니라 3D 프린팅의 취약한 밀도를 보완해주는 후공정의 역할을 수행하고 동종 또는 이종의 소재를 접합하는 확산접합(Diffusion Bonding)에 이르기까지 응용분야가 확장되어 높은 품질요구사양을 충족하는 방안으로 제안됩니다.
압력베셀(PressureVessel)
고장력강을 튜브단조하여 안전도를 높였으며 용접을 전혀 하질않아 응력집중이 없습니다.
또한 내/외부 표면을 경질크롬도금 처리로 내식성과 표면강도를 높였습니다.
냉각 자켓은 스테인레스 원통을 볼트 조립하여 분해가 가능한 구조입니다.
도어, 클램프(Door, Clamp)
내부의 체결홈을 이용한 결합장치로 안전성을 확보하였으며 중량을 대폭 줄여 취급과유지보수에 유리합니다.
도어 역시 용접을 전혀하질 않는 구조로서 냉각 자켓의 분리가 가능합니다.
히터(Heater)
조립형 구조로 분해조립이 간편하며 하부에 별도의 히터를 배치하여 온도편차를 더욱 줄였습니다.
온도측정(Temp.Measurement)
써머커플과 파이로메타(고온사용시)를 사용하며 특히 고압의 가스에 의한 난류때문에 나타나는 파이로메타의 편차를 줄이기 위해 단결정로드를 사용하였습니다.
산업 분야
분말 야금
항공 우주 분야
생명 의학
발전
3D Printing
EHIP
Description | EHIP-LAB100 | EHIP-250 | EHIP-600 | EHIP-1000 | EHIP-1600 | Max | |
---|---|---|---|---|---|---|---|
Work Zone(mm) | Ф100 x 200L | Ф250 x 350L | Ф600 x 1500L | Ф1000 x 2000L | Ф1600 x 2100L | Ф2000 x 5000L | |
Temperature(℃) | Mo | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 |
Graphite | 1800 | 1800 | 1800 | 1800 | 1450 | 2000 | |
Pressure(MPa) | 145 | 145 | 145 | 145 | 1350 | 200 | |
Ultimate Vacuum(Torr) | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-6 | |
Gas | Ar.N2 | Ar.N2 | Ar.N2 | Ar.N2 | Ar.N2 | Ar.N2 |
※ 에너진 표준 모델입니다. Work Zone/사용 압력/Vessel 구조/Dimension 등 전체 사양에 대하여 커스터마이징 가능합니다.
Production Capacity
Pressure | 500~2000Bar |
---|---|
Max Temp. | ~2000℃ |
Work Zone | ID ø60~1000mm |
Height | 100~2500mm |
