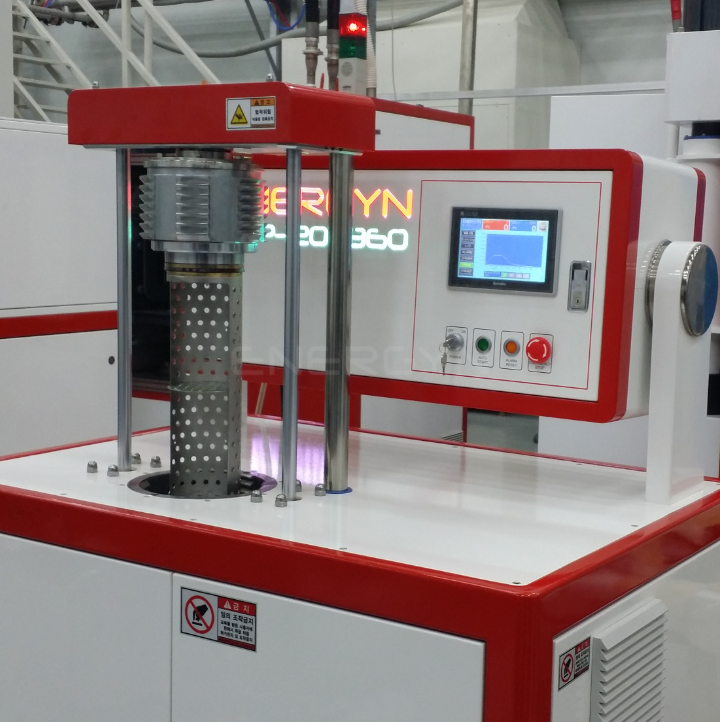

ENERGYN CIP(COLD ISOSTATIC PRESS)
에너진 CIP
CIP는 압력 매체로 상온상태의 물이 사용되며 가압물에 열을 가하지 않은 상태에서 물을 통해 작업물을 가압하게 됩니다. 이 가압 방식은 세라믹 또는 금속 소재의 소결(Sintering)전 균일 고밀도 성형 및 고형물을 압축(Compacting)하여 내부 결함을 최소화시키기 위하여 채용됩니다. 에너진의 CIP 기술은 Wire Wound 기술을 채용하여 압력 한계를 최대 700MPa까지 확장하였으며 Work zone의 Diameter 요구사양에 제한이 없습니다.
냉간 등방압 가압법
압력 매체로 상온상태의 물이 사용되며 가압물에 열을 가하지 않은 상태에서 물을 통해 작업물을 가압하게 됩니다.
이 가압 방식은 세라믹 또는 금속 소재의 소결(Sintering) 전 균일 고밀도 성형 및 고형물을 압축(Compacting)하여 내부 결함을 최소화시키기 위하여 채용됩니다.
에너진 CIP 특징
전공정 자동운전 (Fully automatic Operation)
가압시간을 약 ⅓ 이상으로 단축
기존장비의 가압시간 : 약 15분
ECIP의 가압시간 : 1,500BAR까지 약 90초 이내 (ECIP 200/600의 경우)
세라믹 분말 성형 및 강화
흑연 압축
치과용 임플란트
세라믹 필터
고속 공구강
내화물 및 전기 절연체 성형
실린더 헤드
스퍼터링 타겟의 압착
엔진의 밸브 부품 코팅
기타 의료용 및 정밀 세라믹
방탄복 소재
항공, 우주, 전자, 통신 분야 등
ECIP Series
| FEATURE | SPECIFICATIONS | |||||
|---|---|---|---|---|---|---|
| ECIP120/360 | ECIP200/600 | ECIP200/900 | ECIP300/1200 | ECIP380/900 | ||
| Work Zone | 120x360L | 200x600L | 200x900L | Ø300×1200 | Ø380×900 | |
| Type | Wet Bag | Wet Bag | Wet Bag | Wet Bag | Wet Bag | |
| Pressure | Working Pressure | 3,000bar | 3,000bar | 3,000bar | 3,000bar | 3,000bar |
| Tested Pressure | 3100bar | 3100bar | 3100bar | 3100bar | 3100bar | |
| Water | 2~3 kgf/㎠ | 2~3 kgf/㎠ | 2~3 kgf/㎠ | 2~3 kgf/㎠ | 2~3 kgf/㎠ | |
| 30ℓ/min | 50ℓ/min | 70ℓ/min | 90ℓ/min | 100ℓ/min | ||
| 30℃ below | 30℃ below | 30℃ below | 30℃ below | 30℃ below | ||
| 제품크기(mm) W*D*H | 1100*800*1620 | 1600*950*1800 | 1600*950*2400 | – | – | |
| 제품무게(kg) | 1000 | 1800 | 2300 | – | – | |
| 작업시간(Tack time:분) | 3분* | 5분* | 5분* | – | – | |
※ 에너진 표준 모델입니다. Work Zone/사용 압력/Vessel 구조/Dimension 등 전체 사양에 대하여 커스터마이징 가능합니다.
